换热器选型的重要性
翅片换热器是空调、冷却、烘干、加热等换热设备中重要组成部分，换热器的选型直接影响到系统的效率和能耗。在定制翅片换热器时，需要考虑多个因素来确保其性能满足要求，本页面提供一些换热器的选型要点参考，但翅片换热器选型需要经过技术方案的设计与验证。请联系我们的工程师详细咨询，获取设计方案。姚思梢：13516614433

影响换热器选型的因素

1. 工作条件

工作介质：确定工作介质的性质（如温度、压力、腐蚀性、粘度等）

工作环境：了解换热器工作的环境条件（如室内还是室外、是否暴露在极端天气条件下等）。

2. 性能指标

热负荷：根据热交换的需求计算所需的热负荷，这是选择换热器的基本依据。

温差：考虑到冷热流体之间的温差，选择合适的换热器类型。

压力降：评估系统对压力降的要求，以确保换热器不会成为系统的瓶颈。

3. 换热器类型

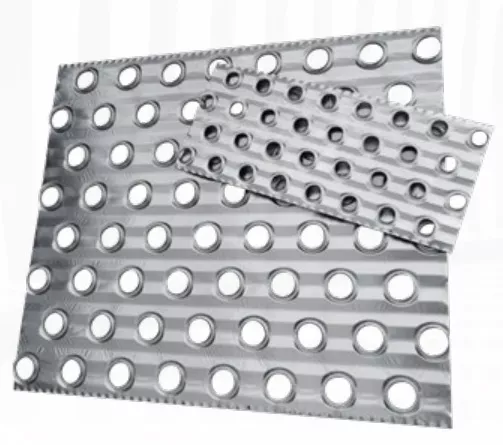

翅片形式：选择适当的翅片形式（如平直翅片、波纹翅片等），不同的翅片形式会影响热交换效率和清洁度。

翅片材料：根据工作介质的性质选择适合的翅片材料（如铜、铝、不锈钢等），以提高耐久性和防腐蚀能力。

4. 流体流动特性

迎面风速：对于空气侧，确保迎面风速适中，以达到良好的换热效果同时减少噪音。

管程流速：对于液体侧，确保管程流速适宜，避免过高的流速引起侵蚀或过低的流速导致沉积。

阻力损失：考虑整个系统的阻力损失，确保换热器的设计不会给系统带来额外的负担。

5. 符合标准：需要考虑换热器是否符合行业标准和安全规范。

换热器的选型要点
Heat Exchanger
1. 盘管迎面风速
>对于一般组合式空调机组中的盘管，如果没有使用挡水板，则建议将盘管迎面风速控制在2.5m/s以下，这样可以减少噪音并保证空气流动的均匀性。
>如果使用了挡水板，则盘管迎面风速可以增加至3.0-3.2m/s，但为了安全起见，不宜超过3.5m/s，以防止过高的压力损失或对挡水板造成损坏。
2. 冷热水盘管的管程流速与阻力
>冷热水盘管内部的流体速度（即管程流速）应该控制在0.6-1.5m/s之间。这有助于防止因流速过低导致的沉积物积聚以及流速过高导致的侵蚀问题。
> 同时，为了保证系统运行的经济性和稳定性，盘管的管程阻力应当控制在50kPa以内。
3. 盘管规格
根据不同的盘管尺寸（如5/8"、1/2"、3/8"），标准的翅片厚度、间距以及翅片形式会有所不同：
> 5/8" 盘管：标准片厚为0.145毫米，标准片距为3.2毫米，标准翅片形式为正弦波纹片。
> 1/2" 盘管：标准片厚同样为0.145毫米，但标准片距较小，为2.5毫米，并且标准翅片形式为平刀开窗片。
> 3/8" 盘管：标准片厚为0.115毫米的亲水铝翅片，标准片距为2.3毫米，标准翅片形式也是平刀开窗片。

>1、介质：水、乙二醇等无腐蚀溶液；

>2、功能：含湿量降温、升温，减焓除湿；

>3、基本组成：铜管、翅片、端板、护板、汇管、放气阀、放水阀；

>4、常用管径：φ9.52、φ12.7、φ15.88(光身)。

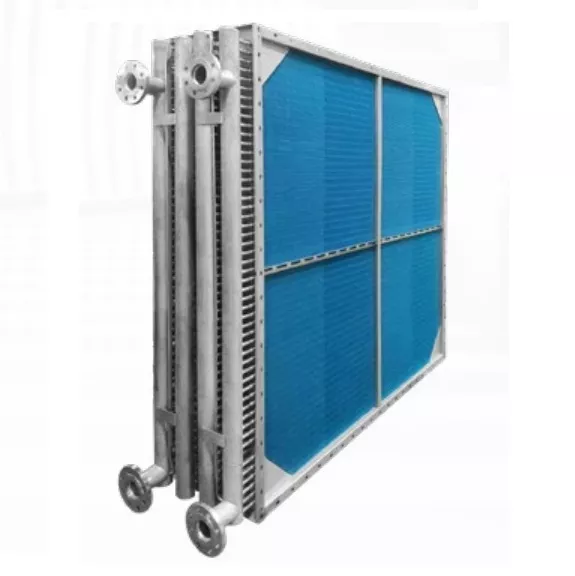

冷热水盘管翅片选型
Selection Of Fins For Hot And Cold Water Coils

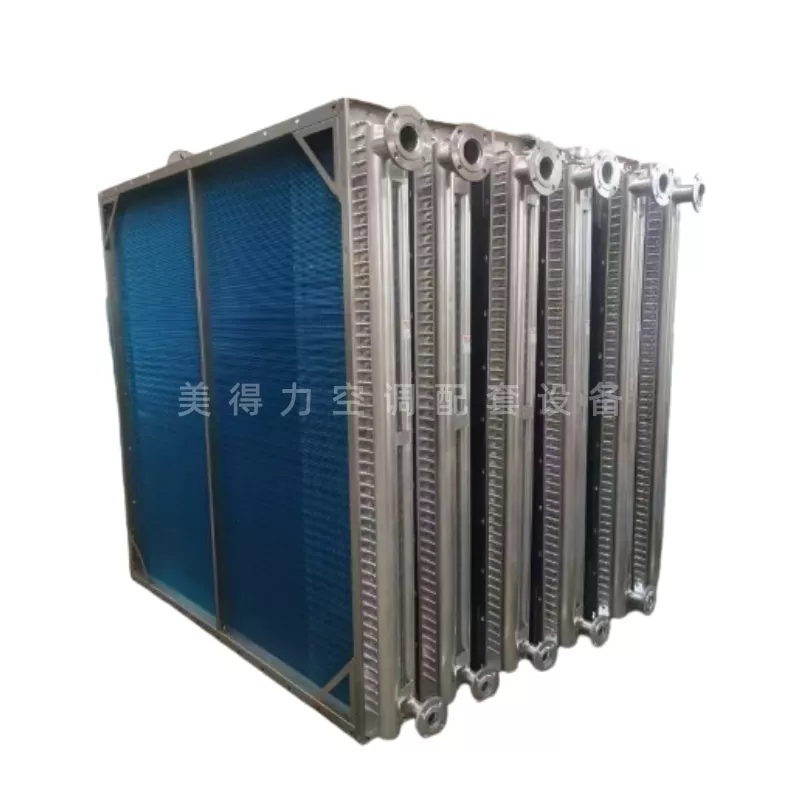

>1、冷热水盘管的标准配置为铜管/不锈钢管穿铝翅片，采用二次翻边，机械拉胀工艺，边框采用优质镀锌钢板或可选配不锈钢板，汇管采用厚壁无缝钢管或选配厚壁紫铜管；
>2、盘管迎面风速一般控制在2.5m/s以内,不需要设置挡水板;若用户有特别要求,可以在冷水盘管后选配铝合金或不锈钢挡水板；
>3、每一组盘管均经过严格的电脑选型设计，可保证满足用户对冷热量及设计工况的要求。管程阻力小于50kPa，空气阻力也相对较低。所有盘管均经过严格试压检漏，试验压力为3.0MPa，**工作压力可达2.5MPa；
>4、在寒冷地区使用、有防冻需要的盘管，盘管设计为防冻结构，并设置防冻开关，可为智能控制系统提供防冻报警信号；
>5、盘管翅片的可选配置有防腐亲水铝翅片、铜翅片、镀锡铜翅片;也可根据用户需要选配全不锈钢盘管、低温型冻水盘管及干式冷水盘管等特型盘管。

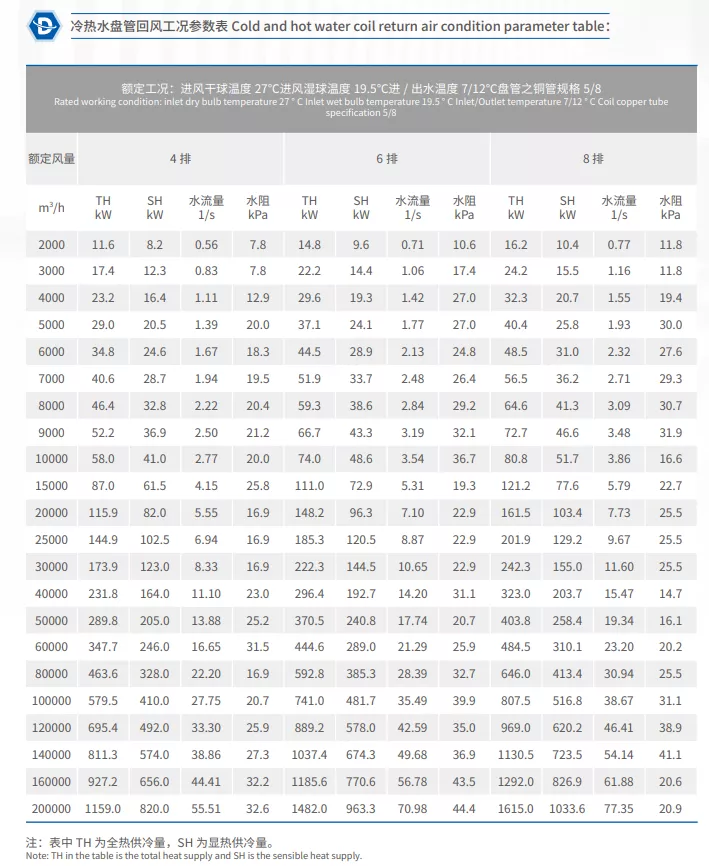

冷热水盘管新风/回风工况参数表
